蒸發濃縮器
雙效降膜蒸發器
分類:蒸發器
品牌:JHENTEN
材質:304/316L不銹鋼
起訂量:1件起訂
應用領域:食品、乳品、化工、制藥、生物工程、環保工程
?途

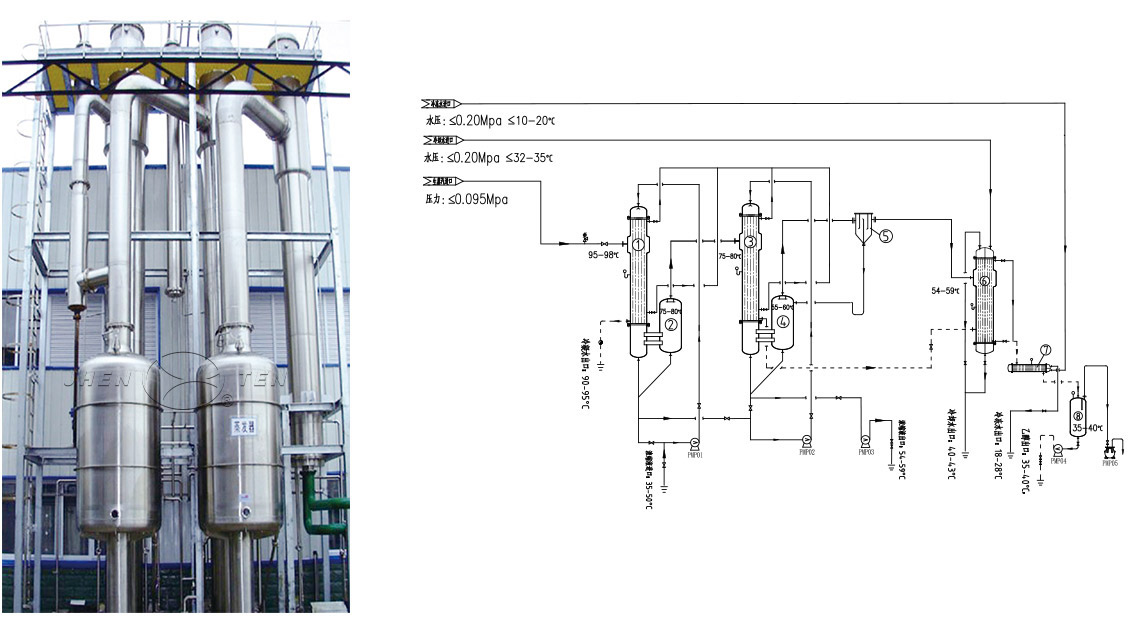

鎮田雙效降膜蒸發器采?降膜蒸發形式。蒸發器主要由蒸發器、分離器、冷凝器等?部分組成,?泛?于?品、?物、制藥、有機溶劑、化?等?業的濃縮、脫?等。控制分為?動控制和?動控制兩種?式。
性能特點
1.采?雙效?式,蒸汽利?率?,能耗低:
2.全封閉?產,快速、低溫蒸發,能保持物料的天然?、?、味。
3.傳熱效率?:物料流動速度快、抗結垢能?強。
4.濃縮?可調范圍?由于各效間可以形成單獨的物料循環,因此濃縮?可以在很?范圍內進?調節。
5.設備內裝有清洗噴頭和CIP內部清洗系統。
技術參數
項? | SJM2-100 | SJM2-200 | SJM2-400 | SJM2-600 | SJM2-800 | SJM2-1000 | SJM2-1200 |
?醇蒸發量(kg /h) Ethanol evaporation capacity (kg/h) | 100 | 200 | 400 | 600 | 800 | 1000 | 1200 |
A、加熱源介質:蒸汽 A. Heating source medium: steam | |||||||
?蒸汽壓?(Mpa) Raw steam pressure (Mpa) | 0.095 (絕對壓? Absolute pressure) | ||||||
耗蒸汽熱量(kcal/h) Steam heat consumption (kcal/h) | 17100 | 34200 | 68400 | 102600 | 136800 | 171000 | 205200 |
B、加熱源介質:導熱油 B. Heating source medium: heat transfer oil | |||||||
導熱油進出口溫度(℃) Heat transfer oil inlet and outlet temperature (℃) | 120—130/100—110 | ||||||
耗導熱油熱量(kcal/h) | 18000 | 36000 | 72000 | 108000 | 144000 | 180000 | 216000 |
導熱油?作壓?(Mpa) | 0.15—0.20 | ||||||
Ⅰ效蒸發量(kg /h) | 51.8 | 103 | 207 | 310 | 414 | 518 | 622 |
Ⅱ效蒸發量(kg /h) | 48.2 | 97 | 193 | 290 | 386 | 482 | 578 |
蒸汽冷凝?量(kg /h) | 32 | 63 | 127 | 190 | 253 | 317 | 380 |
Ⅰ效蒸發溫度(℃) | 75—80 | ||||||
Ⅱ效蒸發溫度(℃) | 55—60 | ||||||
Ⅰ效真空度(-Mpa) | 0.053—0.063 | ||||||
Ⅱ效真空度(-Mpa) | 0.081—0.085 | ||||||
?醇出料溫度(℃) | 35—40 | ||||||
Ⅱ效濃縮液出料溫度(℃) | 54—59 | ||||||
Ⅰ效設計加熱?積(㎡) | 2.0 | 4.0 | 8.0 | 12 | 16 | 20 | 22 |
Ⅱ效設計加熱?積(㎡) | 3.0 | 6.0 | 13 | 18 | 28 | 30 | 34 |
冷凝?積(㎡) | 3.5 | 7.0 | 15 | 20 | 30 | 35 | 40 |
冷凝器?作壓?(Mpa) | 0.20—0.25 | ||||||
冷卻?積(㎡) | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | 10 |
冷卻器?作壓?(Mpa) | 0.15—0.20 | ||||||
冷卻水循環量(t/h) | 2.0 | 4.0 | 7.5 | 11 | 16 | 20 | 22 |
冷卻水?作壓?(Mpa) | 0.20—0.25 | ||||||
冷卻水進出?溫度(℃) | 32—35/40-43 | ||||||
冷凍水消耗量(Kcal/h) Chilled water consumption (Kcal/h) | 1500 | 3000 | 6000 | 9000 | 12000 | 15000 | 18000 |
冷凍水進出?溫度(℃) Chilled water inlet and outlet temperature (℃) | 10—20/18—28 | ||||||
冷凍水?作壓?(Mpa) Chilled water working pressure (Mpa) | 0.15—0.20 | ||||||
裝機總功率(kw/h) Total installed power (kw/h) | 4.5 | 5.55 | 6.65 | 8.85 | 10.7 | 12.5 | 12.5 |
