儲罐

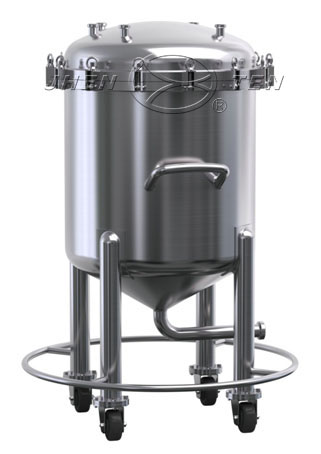

移動儲罐
型號:JTRYG
分類:不銹鋼反應釜
品牌:JHENTEN
名稱:不銹鋼儲罐、移動儲罐
材質:304、316
起訂量:1件起訂
應用領域:食品生產、化工、精細化工、制藥等
鎮田不銹鋼移動儲罐嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一、三十二條要求,并按《壓力容器》(GB150—2011)、《鋼制焊接常壓容器(附標準釋義)》(NB/T 47003.1—2009)要求進行設計、制造及驗收。
移動儲罐通常采用立式圓罐體,上均為標準的橢圓形或蝶形封頭,下均為標準的錐形、蝶形或橢圓形封頭,不銹鋼罐體內壁過渡段均采用圓弧過渡,無衛生死角,易清洗;單層、雙層(罐體和下封頭設有保溫層)或夾套形式(罐體和下封頭設有夾套和保溫層),根椐客戶要求進行組合;儲罐內鏡面拋光處理,符合衛生規范要求。
移動儲罐合理設計了帶剎車腳輪、腳撐或叉車專用槽,可采用立式結構或臥式結構,同時根椐客戶要求還可設計成方形、圓形等多種形狀;配置機械式攪拌。
罐體可選配置
移動儲罐的罐體可選配置無菌空氣過濾器、溫度計(數顯式或表盤式)、壓力表、視鏡、衛生級人孔、進出液孔、CIP萬向旋轉清洗球、液位計等,或根據客戶要求進行配置。
典型的應用
? 適用于乳品、飲料、制藥、日化、油脂、顏料、化工等行業各類料液的移動、周轉、緩沖、清洗,適合運送、儲存粉料、液體物料。
產品特色
? 實現靈活移動,具有緩沖儲存功能,可增配攪拌、清洗、加熱、冷卻控溫等功能;合理設計了帶剎車腳輪、腳撐或叉車專用槽,適合原材料或成品的移動,方便離線清洗。
? 移動儲罐 可以根據工藝要求,是單層罐或者夾套形式或三層帶保溫,可根椐不同的要求組合;保溫層的保溫材料為巖棉或聚氨酯。
? 容積有75L~2000L等多種規格,所有電氣都為防水設置;亦可非標定制,按客戶要求制作,實行操作人性化、標準化等特點。
? 接口采用快裝卡盤式(卡接),儲罐內膽選用304或316L不銹鋼材質,內表面鏡面拋光Ra≤0.28μm~0.6μm,外表面可根據客戶要求進行拋光、拉絲、噴砂等。
常規設計參數
設計壓力 | ATM~0.6MPa) |
設計溫度 | 罐體、夾套按客戶要求(0℃~160℃) |
材料
內膽 | 304、316L |
保溫層 | 巖棉或聚氨酯 |
支腿等 | 304 |
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁 0.3μm,外壁0.6μm |
連接
進出口 | 快裝卡接、法蘭、螺紋 |

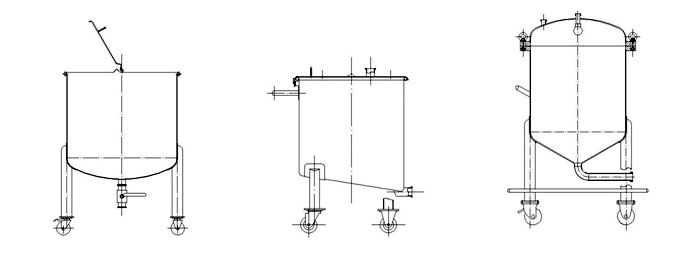

移動儲罐常規結構
移動儲罐A系列(單層) 移動儲罐B系列(單層) 移動儲罐C系列(單層)

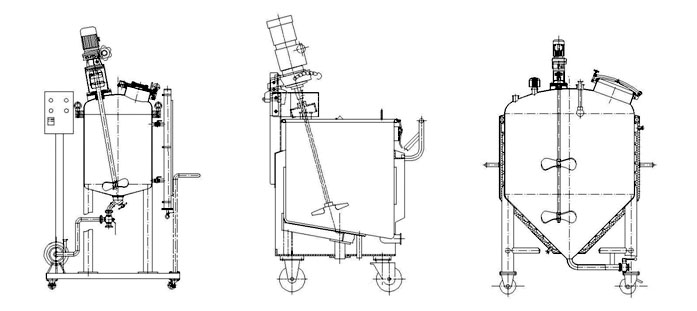

移動攪拌儲罐常規結構
移動攪拌儲罐A系列(單層) 移動攪拌儲罐B系列(單層) 移動攪拌儲罐C系列(夾套形式)
移動儲罐常規型號及主要技術參數
參數 | 型號 | JTRYG—75 | JTRYG—150 | JTRYG—300 | JTRYG—600 | JTRYG—1000 | JTRYG—2000 | |
有效容積:L | 75 | 150 | 300 | 600 | 1000 | 2000 | ||
罐體 | 直徑:mm | Φ450 | Φ600 | Φ800 | Φ1000 | Φ1100 | Φ1300 | |
高度:mm | 460 | 550 | 600 | 800 | 1000 | 1500 | ||
攪拌 | 電機功率:kW | 0.37 | 0.55 | 0.75 | 0.75 | 1.1 | 1.5 | |
攪拌工作轉速:r/min | 200(推進式)(可根據客戶使用情況進行調整設計) |
上表數據為標準型,僅供參考,鎮田可根據客戶要求定制。
