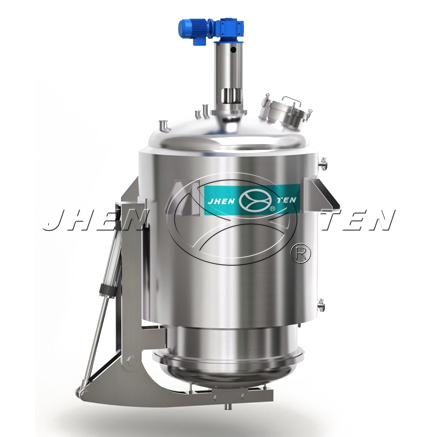

多功能萃取罐
鎮田不銹鋼多功能萃取/提取罐嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一、三十二條要求,并按《壓力容器》(GB150—2011)或《鋼制焊接常壓容器(附標準釋義)》(NB/T 47003.1—2009)要求進行設計、制造及驗收。

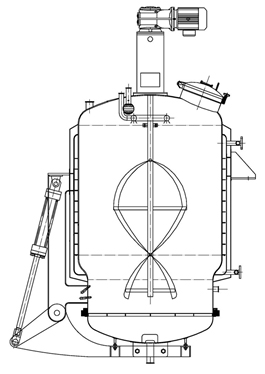

多功能萃取罐通采用蘑菇式圓罐體,外型上大下小,上大:沸騰緩沖空間大,不易跑料;下小:液體受熱快,加熱時間短,提取效率高??稍O置機械攪拌,同時夾套形式可選(罐體設有夾套和保溫層)。罐體內壁過渡段均采用圓弧過渡,無衛生死角,易清洗,萃取罐內鏡面拋光處理,符合衛生規范要求。
多功能提取罐根據客戶要求外形結構可設計成正錐型提取罐、蘑菇型提取罐、直筒型提取罐、斜錐提取罐、倒錐型提取罐等形式。
罐體可選配置
多功能萃取罐的罐體可選配置無菌空氣過濾器、溫度計(數顯式或表盤式)、壓力表、視鏡、衛生級人孔、進出液孔、CIP萬向旋轉清洗球、安全閥等,或根據客戶要求進行配置。
產品特色
? 容積有2000L~8000L等多種規格,可根據客戶實際需求進行設計、制造。
? 氣動控制自鎖型排渣門不僅無泄漏,而且保證在突然斷電或停氣情況下,排渣門不會自動打開,使用安全可靠。
? 接口采用快裝卡盤式(卡接),罐體內膽和萃取籃均選用304或316L,罐體內膽內表面鏡面拋光Ra≤0.28μm~0.6μm,外表面可根據客戶要求進行拋光、拉絲、噴砂等。
典型的應用
? 適用于食品、化工行業的常壓、水煎、濕浸、熱回流、強制循環滲透、芳香油提取及有機溶媒回收等多種工藝操作。特別是使用動態提取或逆流提取效果更佳,時間短,藥液含量高。
? 適用于茶葉、中藥材等植物的葉子以水為溶媒介質進行萃取動態提取等工藝過程。
常規設計參數
設計壓力 | 按客戶要求(ATM~0.8MPa) |
設計溫度 | 罐體按客戶要求(0℃~160℃) |
材料
內膽 | 304、316L |
保溫層 | 巖棉(保暖) |
耳座等 | 304 |
連接
進出口 | 快裝卡接、法蘭 |
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁 0.4μm,外壁 0.6μm |
多功能萃取罐常規型號及主要技術參數
參數 | 型號 | JTRDC—2000 | JTRDC—3000 | JTRDC—5000 | JTRDC—6000 | JTRDC—8000 | |
有效容積:L | 2000 | 3000 | 5000 | 6000 | 8000 | ||
罐體 | 直徑:mm | Φ1300 | Φ1600 | Φ1800 | Φ1900 | Φ2000 | |
高度:mm | 1500 | 1500 | 1800 | 2000 | 2200 | ||
攪拌 | 電機功率:kW | 2.2 | 3 | 4 | 5.5 | 7.5 | |
攪拌工作轉速:r/min | 35(螺帶式)(可根據客戶使用情況進行調整設計) |
上表數據為標準型,僅供參考,鎮田可根據客戶要求定制。
