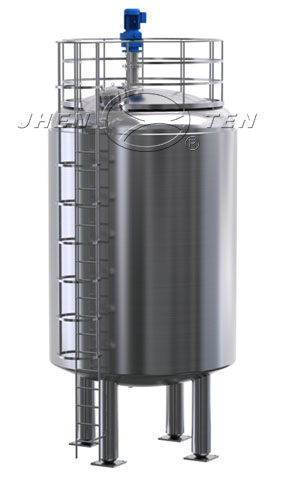

儲罐

產品型號：JTRCG

儲罐嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一、三十二條要求，并按《壓力容器》（GB150

—2011）、《鋼制焊接常壓容器(附標準釋義)》（NB/T 47003.1
—2009）要求進行設計、制造及驗收

詳情描述

不銹鋼儲罐嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一、三十二條要求，并按《壓力容器》（GB150
—2011）、《鋼制焊接常壓容器(附標準釋義)》（NB/T 47003.1
—2009）要求進行設計、制造及驗收。

儲罐通常采用立式圓罐體，上均為標準的橢圓形或蝶形封頭，下均為標準的錐形、蝶形或橢圓形等封頭，罐體內壁過渡段均采用圓弧過渡，無衛生死角，易清洗；單層、雙層（罐體和下封頭設有保溫層）或夾套形式（罐體和下封頭設有夾套和保溫層），根椐客戶要求進行組合；罐體內鏡面拋光處理，能夠?qū)崿F(xiàn)CIP和SIP，符合衛生規范要求。

儲罐結構可采用立式結構或臥式結構，根椐客戶要求還可設計成方形、圓形等多種形狀；配置機械式攪拌。

罐體可選配置

儲罐的罐體可選配置無菌空氣過濾器、溫度計（數顯式或表盤式）、壓力表、視鏡、衛生級人孔、進出液孔、CIP萬向旋轉清洗球、液位計等，或根據客戶要求進行配置。

典型的應用
? 適用于制藥行業的純水貯存、注射水貯存、藥液貯存、中間緩沖，也適用于食品、飲料行業牛奶、果汁等物料的常溫及加溫貯存。

產品特色
? 容積有600L～20000L等多種規格，可根據客戶實際需求進行設計、制造。
? 保溫層的保溫材料為巖棉或聚氨酯。
? 接口采用快裝卡盤式（卡接），罐體內膽選用304或316L，內表面鏡面拋光Ra≤0.28μm～0.6μm，外表面可根據客戶要求進行拋光、拉絲、噴砂等。

常規設計參數

設計壓力	ATM～1.0MPa）
設計溫度	罐體、夾套按客戶要求（0℃～160℃）

材料

內膽	304、316L
保溫層	巖棉或聚氨酯
支腿等	304

表面處理

處理類型	機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁 0.3μm，外壁0.6μm

連接

進出口

快裝卡接、法蘭

儲罐常規結構

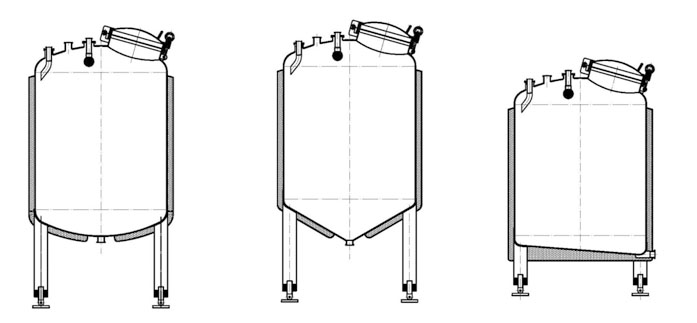

立式儲罐A系列（雙層）立式儲罐B系列（雙層）立式儲罐C系列（雙層）

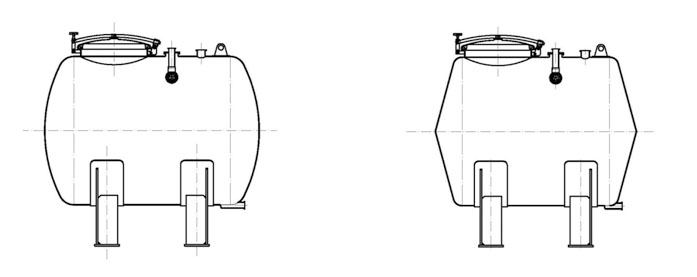

臥式儲罐A系列（單層）臥式儲罐B系列（單層）

攪拌儲罐常規結構

上立式攪拌儲罐A系列（夾套形式）上立式攪拌儲罐B系列（夾套形式）上立式攪拌儲罐C系列（夾套形式）

儲罐常規型號及主要技術參數

參數		型號	JTRCG—600	JTRCG—1000	JTRCG—2000	JTRCG—3000	JTRCG—4000	JTRCG—5000
有效容積：L			600	1000	2000	3000	4000	5000
罐體	直徑：mm		Φ900	Φ1100	Φ1300	Φ1600	Φ1700	Φ1800
罐體	高度/長度：mm		900	1000	1500	1500	1800	1800
攪拌	電機功率：kW		1.1	1.5	2.2	2.2	3	4
攪拌	攪拌工作轉速：r/min		60（斜葉槳式）（可根據客戶使用情況進行調整設計）

JTRCG—6000	JTRCG—8000	JTRCG—10000	JTRCG—12000	JTRCG—15000	JTRCG—20000
6000	8000	10000	12000	15000	20000
Φ1900	Φ2000	Φ2200	Φ2400	Φ2600	Φ2800
2000	2200	2400	2500	2700	3000
4	5.5	7.5	7.5	11	11
60（斜葉槳式）（可根據客戶使用情況進行調整設計）
上表數據為標準型，僅供參考，可根據客戶要求定制。
