管道過濾器
管式過濾器
型號：JTGTF
品牌：JHENTEN
簡便管道式過濾器
JTGTF管式過濾器是一款除去管道液體中少量固體顆粒，可保護壓縮機，泵，儀表和其它設備的正常工作的小型改良管道式過濾器
JTGTF管式過濾器采用多道拋光處理，保證物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求，全鏡面拋光
產品特色
筒體內外表面采用鏡面拋光，保證物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求
過濾器殼體采用快裝連接，操作方便，經濟實用
典型的應用
各種液體的顆粒過濾
食用油、飲料、酒類的過濾
化工廠過濾
壓縮機，泵，儀表和其它設備初過濾和保護作用
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁0.6μm，外壁0.8μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304、316L |
篩管濾芯 | 304、316L |
快裝 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭（吊環螺栓）、快裝 |
進出口N1、N2 | 2”/2.5”/3”快裝 |

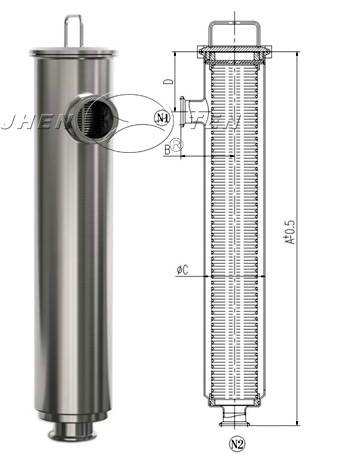

尺寸參數 | 1芯：5”篩管濾芯 | ||
進出口2” | 進出口2.5” | 進出口3” | |
A：總高（不含濾蓋、壓力表） | 621或833 | ||
B：進口中心距 | 89 | 108 | 127 |
C：直徑 | Φ129 | ||
D：進口N1離濾蓋端面高度 | 100 | ||
1芯：4”篩管濾芯 | |
進出口2” | 進出口2.5” |
621或833 | |
89 | 108 |
Φ101.6 | |
100 | |
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
選型表
［濾芯數量］ | ［濾芯型號］ | ［殼體材料］ | ［進出口連接］ | ［進出口尺寸］ | ［密封圈］ | |
JTGTF | 1R | 46 | 4 | K | 20 | E |
1R=1芯 | 46、48、56、58 | 4= 304 | F=法蘭 | 20=2” | E=EPDM | |
例：46，其中4表示直徑Φ4”，6表示長度600mm的篩管濾芯 | 6= 316L | K=快裝 | 25=2.5” | P=PTFE | ||
L=螺紋 | 30=3” | V=Viton | ||||
S=Sililone |
